Помогите подключить генератор правильно!

[Maximko]

Тогда ясно

[Scy.thian]

У РР свое сопротивление(переменное)....
Закон Ома для полной цепи работает....

Не совсем так...
У РР (полупроводникового) есть дифференциальное сопротивление коллекторного перехода rк выходного транзистора, на котором падает незначительное напряжение - 0,6...0,7 В в схеме с общим коллектором, и 1,2...1,8 в схеме с общим эмиттером( встречаются РР-ки с обоими вариантами).

-- Вт авг 28, 2012 14:40 pm --

Мерял сопротивление обмотки возбуждения бычковского гены, там сопротивление около 1 Ома. При таком раскладе получается что ток может достигать десятка Ампер, какой РР такое выдержит...

Ни разу не встречалось обмотки возбуждения с сопротивлением 1 Ом...
Чем мерил?

[Maximko]

Чем мерил?

Обычным китайским тестером. Но ему есть повод доверять

[Scy.thian]

Чем мерил?

Обычным китайским тестером. Но ему есть повод доверять

"Доверяй, но проверяй..."
Особенно актуально это при проведении любых замеров.
Ровно 1,00 Ом показал???
Или может предел измерения не корректно был выставлен?
Зы.
РР-ка бычковская-то (4202.3702) - пятиамперная .

Оффтоп:

Регулятор напряжения 4202.3702


Регулятор напряжения 4202.3702 автомобиля ЗИЛ-5301 «Бычок» (рис. 3.18) снабжен автоматической системой изменения уровня напряжения в зависимости от температуры электролита аккумуляторной батареи. Терморезистор, помещенный в электролит, включен параллельно одному из плеч входного делителя напряжения. Изменение сопротивления терморезистора из-за изменения температуры охлаждающей жидкости и перестраивает регулятор. Подготовка аккумуляторных батарей к эксплуатации Зарубежные фирмы обычно указывают напряжение настройки регулятора напряжения при холодном состоянии генераторной установки, при частоте вращения ротора 6000 мин-1, нагрузке силой тока в 5 А и работе в комплекте с аккумуляторной батареей, а также коэффициент термокомпенсации, т.е. величину изменения напряжения при изменении температуры окружающей среды на 1°С. С ростом температуры напряжение уменьшается. Для легковых автомобилей, в основном, предлагаются напряжения настройки регулятора (14,1±0,1) В при термокомпенсации (7±1,5) мВ/"С и (14,5±0,1) В при термокомпенсации (10120) мВ/°С.

[СержНовоч]

Не встречал генераторов с током возбуждения более 5А! У 65А генератора ротор 2,7Ом. Плюс сопротивление щёток и проводов, минус падение на транзисторе РР - ток обычно меньше 4А.

Оффтоп:

На работе малые сопротивления измеряю обычно методом "амперметра-вольтметра". Подаю ток от лабораторного источника тока 1А и отдельными щупами измеряю напряжение на интересующем участке цепи - сколько Вольт -столько Ом!

АМИК писал(а):
У РР свое сопротивление(переменное)....
Закон Ома для полной цепи работает....

Ну не надо так людей пугать, в случае с ротором закона Ома вполне достаточно!

[Maximko]

"Доверяй, но проверяй..."Особенно актуально это при проведении любых замеров. Ровно 1,00 Ом показал???

В этом режиме измерения "цена деления" всего 1 Ом, но при измерении малоомных резисторов показания были правдивы, например при измерении сопротивления резистора 5.1 Ом тестер показывал 5, а не 4 или 6

[Scy.thian]

"Доверяй, но проверяй..."Особенно актуально это при проведении любых замеров. Ровно 1,00 Ом показал???

В этом режиме измерения "цена деления" всего 1 Ом, но при измерении малоомных резисторов показания были правдивы, например при измерении сопротивления резистора 5.1 Ом тестер показывал 5, а не 4 или 6

Плохо.
Значит КЗ в обмотке возбуждения.
А мерял - наверное на пределе "прозвонка"? Это не есть точное измерение.
Потому-что самый простой китайский мультик на пределе "200 Ом" имеет цену деления 0,1 Ом.

[АМИК]

Не совсем так...
У РР (полупроводникового) есть дифференциальное сопротивление коллекторного перехода rк выходного транзистора, на котором падает незначительное напряжение - 0,6...0,7 В в схеме с общим коллектором, и 1,2...1,8 в схеме с общим эмиттером( встречаются РР-ки с обоими вариантами).

-- Вт авг 28, 2012 14:40 pm --

Именно так.... Мы не на экзамене по радиотехнике....
Расскажи еще про германиевые и кремниевые транзисторы и переходы....

Для форумчан этого достаточно.Чего моск забивать-то.... Закон Ома рулит
Из шестого класса средней школы....

А РР без транзисторов бывает.... Главное ток в цепи менять (а значит сопротивление )
.

[Scy.thian]

А РР без транзисторов бывает....

Скажем - "бывал..."
Вот в релейном, да для генераторов постоянного тока - таки встроенный резистор существовал .
Никто их сейчас (ну почти никто) не эксплуатирует .

Главное ток в цепи менять (а значит сопротивление )
.

В основном - меняет от нуля до максимума.
Т.е. не столько "менять" сколько "переключать/коммутировать".
Режим работы РР-ки - "релейный" (или "ключевой"/"переключательный"), хотя РР-ка и полупроводниковая.

-- Вт авг 28, 2012 16:37 pm --

Для форумчан этого достаточно.Чего моск забивать-то...

Не нужно вводить в заблуждение даже в мАлом. Оно потом когда-нить аукнется.

[АМИК]

.

на котором падает незначительное напряжение - 0,6...0,7 В в схеме с
общим коллектором, и 1,2...1,8 в схеме с общим эмиттером

меняет от нуля

Вроде есть противоречия....

[Scy.thian]

Никакого противоречия.
Напряжение на коллекторном переходе падает ТОЛЬКО при открытом транзисторе (максимальный ток возбуждения), при закрытом тока нет, нет и падения напряжения.
Т.е. если измерить на закрытом коллекторном переходе - будет полное напряжение бортсети , и ноль тока возбуждения .

[Алексей13]

Никакого противоречия.
Напряжение на коллекторном переходе падает ТОЛЬКО при открытом транзисторе (максимальный ток возбуждения), при закрытом тока нет, нет и падения напряжения.
Т.е. если измерить на закрытом коллекторном переходе - будет полное напряжение бортсети .

Именно!

[АМИК]

АМИК писал(а):
Для форумчан этого достаточно.Чего моск забивать-то...

Не нужно вводить в заблуждение даже в малОм. Оно потом когда-нить аукнется.

От простого к сложному.... Это не заблуждение,а популярная электротехника....

Поверь
Не надо форумчанам дифференциальных сопротивлений.... Да и эмиттеров с коллекторами...
Повесь голосовалку Надо или нет

[Scy.thian]

Не надо форумчанам дифференциальных сопротивлений.... Да и эмиттеров с коллекторами...

Кстати - эмиттеры с коллекторами в школьной программе физики преподавались.

Физика / 8 Класс / Полупроводниковые приборы. Авторы работы: Шматков Павел Головачев Алексей Никитин Степан Руководитель: Батищева А. Б

[Maximko]

А мерял - наверное на пределе "прозвонка"? Это не есть точное измерение.

Да

Значит КЗ в обмотке возбуждения.

Вряд ли, гена тогда был новым, только с магазина. На работающем двигателе дает четкий заряд, напряжение с 13 РР составляет 14.4-14.5в, даже на холостых. РРка не греется, так что я скорее всего не то намерял или сделал это коряво

[Scy.thian]

я скорее всего не то намерял

Вероятно.
Но это поправимо.

[СержНовоч]

Для электрика не обязательно понимать, как работает транзистор(p-n переход, электроны, дырки...). Главное - закон Ома! А транзисторы и всякую электронику надо представлять в виде черных ящиков с определенными свойствами(сопротивление, падение напряжения во включенном и выключенном состоянии).

[tsn376]

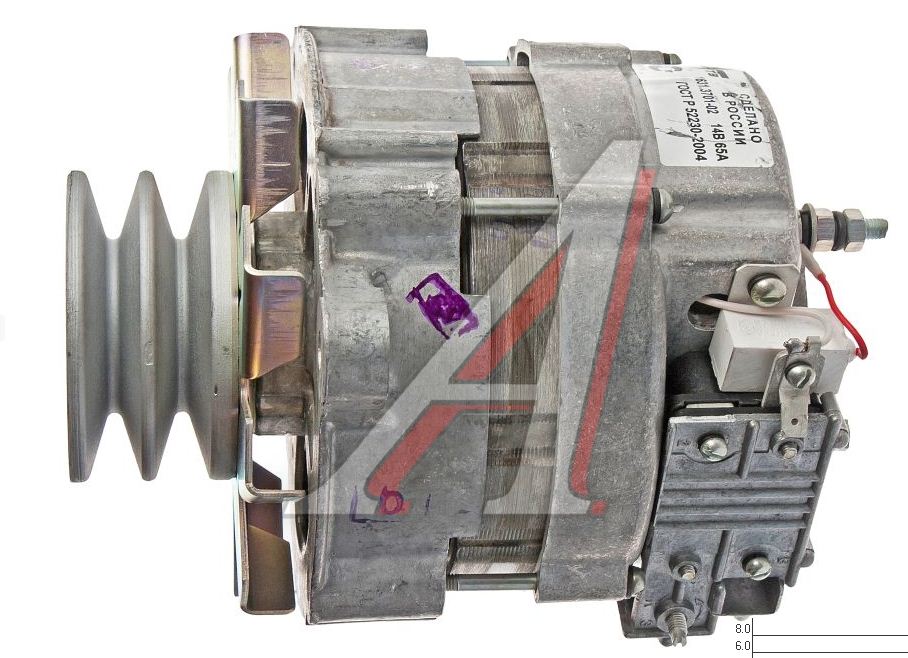

Здравствуйте, люди добрые. Помогите и мне тоже пожалуйста. Достался на халяву генератор на 65А от валдая, и я решил его поставить взамен 40амперного. Щетки с одной клеммой с родного генератора пересадил на валдайский вместо его реле-регулятора, все подключил, как было на родном генераторе (реле-регулятор у меня рр350 на крыле стоит), шкив переставил с родного (валдайский большего диаметра был). Когда завел, по амперметру зарядки мноого было (аккум подсевший был), потом стрелка до нуля постепенно доползла, и там замерла. на включение электроприборов почти не реагирует. Всё ли я правильно сделал? Выдержит ли мой реле-регулятор более "тяжелый" генератор? (за полдня вроде ничего не сгорело) И куда подключается белый провод, который выходит из отверстия рядом с конденсатором? Генератор был такой

[mike]

А че он тяжелый то, у меня стоит на 130 стоит (якобы). Если заряжает и не раскаляется, значит нормально подлкючен.

[СержНовоч]

Всё нормально. Провод белый - от дополнительных диодов, в твоём варианте подключения неиспользуется, надо его просто за изолировать.
Если РР не выдержит увеличенный ток возбуждения - вернёшь назад всё как было, на "шоколадку " надо плюс завести , который шёл на РР-350.

[Филимон]

Всем привет! У меня тут на днях пропал свет и умер акум!!!не мог понять причины! тут понял что сгорел гена!!не можете подсказать причину почему он сгорел???
